Взрывозащитный костюм EOD 9

Описание

Согласно статистике, около 87% всех терактов в мире совершаются при помощи самодельных взрывных устройств. Поэтому на первой линии обороны всё чаще оказываются не войска или полиция, а сапёры. За последние годы появились новые технологии изготовления взрывчатых устройств, да и сами взрывчатые вещества претерпели качественные изменения. В ответ на эту угрозу компанией Med-Eng (Канада), был разработан инновационный защитный костюм EOD 9, отвечающий всем современным требованиям. Костюм EOD 9 обеспечивает защиту от взрыва, избыточного давления, осколков, воздействия тепла и открытого пламени. Костюм EOD 9 был разработан для надежной защиты от угрозы взрыва: избыточного давления, взрыва снаряда, удара и пламени. Сегодня EOD 9 является лучшим эргономичным костюмом полного покрытия, достигнув беспрецедентного оптимального баланса между защитой и удобством благодаря тщательному размещению защитных материалов по всей площади тела. Выдвижная паховая пластина легко оттягивается, что обеспечивает легкость движений при приседаниях, наклонах и подъеме. Костюм EOD 9 был разработан для обеспечения максимальной защиты, в то же время, обеспечивая гибкость и удобство при выполнении работ.  Основную часть любой защитной системы EOD / IEDD составляет взрывозащищенная броня. Чтобы сделать систему защиты максимально удобной и комфортной, взрывозащищенная броня костюма EOD9 расположена в виде пластов. Это означает, что уровень защиты разделяется на приоритетные зоны. Зоной высокого приоритета есть те части тела, повреждение которых может иметь смертельные последствия (мозг, спинной мозг, мягкие органы и брюшная полость). Второй по важности зоной является части тела, повреждение которых может иметь тяжелые последствия (голова, туловище, живот, тазовый отдел, бедра до колен). Третьей зоной приоритета есть части тела, повреждение которых не несет смертельной угрозы (нижняя часть ног, руки).

Взрывозащищенная система была разработана с учетом оптимального расхода средств (включая средства за медобслуживание, реабилитацию и инвалидность) на повреждения каждой части тела. Поэтому защита выше колен и костей нижней части ног значительно усилена. Защита передней части значительно сильнее, чем защита задней части, так как согласно позиции RSP, специалисты по обезвреживанию бомб всегда должны стоять лицом к взрывному устройству. Однако, костюм EOD 9 обеспечивает полную защиту на 360 °.

Стандартная комплектация включает:

  1. Куртку с универсальным поясом;
  2. Встроенная паховая защита;
  3. Брюки с защитой спины;
  4. Защитные бахилы;
  5. Заземляющая полоса

Стандартная комплектация  Шлема EOD 9A включает::

  1. Взрывозащитный шлем;
  2. Подкладку;
  3. 4-х позиционную удерживающую систему;
  4. Взрывозащитное забрало.
  5. Радиотехническая подготовка.

Характеристики

Костюм EOD 9 производится в четырех размерах:

  • Маленький
  • Средний
  • Стандартный
  • Большой

Каждый размер регулируется в указанных пределах.

Малый Средний Стандартный Большой
Высота Высота Высота Высота
157 -173 см (5’2”– 5’8”) 165 -175 см (5’5”- 5’9”) 173 -188 см (5’8”- 6’2”) 189 -198 см (6’3”- 6’6”)
Вес Вес Вес Вес
50 - 68 кг (110 - 150 lbs) 60 -73 кг (130 -160 lbs) 68 - 100 кг (150-220 lbs) 100 -120 кг (220-265 lbs)




Вес компонентов стандартного размера костюм EOD 9

Компонент Вес (кг) Вес (lbs)
Куртка с грудной и паховой пластинами 15.77 34.77
Брюки и защита спины 7.37 16.25
Защитные бахилы для обуви (съемные) 0.95 2.09
Замки и клипсы 1.45 3.20
Общий вес 25.54 56.31



Костюм EOD® 9 прошел широкомасштабные испытания с целью оценки его эффективности перед лицом реальной угрозы.

Для проведения этого испытания использованы антропоморфические средства тестирования, то есть, автомеханический манекены (смешанная II модель высота 1.75 м, 5'9 ", масса: 77 кг, 170 фунтов) были полностью одеты в защитные комплекты EOD9, после чего их подвергли воздействию сильных взрывчатых веществ. Перед каждым тестом манекены помещали в специально предназначенные машины и держали в позиции с помощью закрепленной стальной трубки маленького диаметра, размещенной под мышкой каждого манекена. Это позволяло манекенам свободно падать назад, когда их ударяла взрывная волна, не препятствуя их естественной реакции.

Манекены, которые использовались во время этих испытаний, были оборудованы датчиком давления для измерения избыточного давления взрыва, который был направлен на костюм EOD9 в грудной части.

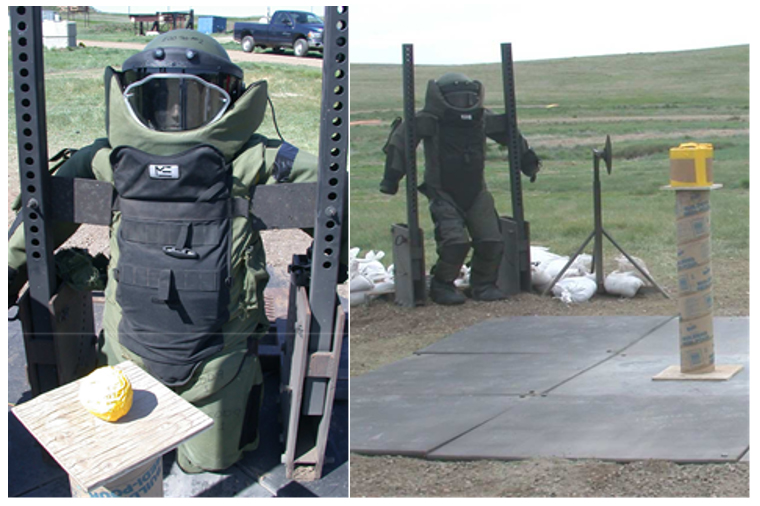

Испытания проводились в двух различных ситуациях. Во время первого испытания манекены стояли на коленях перед сферической взрывчаткой С4 весом 0.567 кг на уровне груди (0.70 м) на расстоянии 0.60 м от точки взрыва (см. Фото ниже). Для второго испытания использовали взрывчатку в форме квадратного цилиндра (то есть, диаметр взрывчатки равнялся ее длине, таким образом она напоминала сферу), размещенную на расстоянии 1 м от земли, а манекен размещали лицом к взрывчатке в стоячем положении на расстоянии 3 м от точки взрыва (см. фото ниже). Взрывчатку ставили на картонную подставку на стальной пластине.

Рекомендованные аксессуары

1. Для жизнеобеспечения сапера, в случае длительного использования, костюм может быть дополнен системой обеспечения питьевой водой с капельным мундштуком. Это устройство можно носить, как рюкзак либо в изолированных заднем или внутреннем карманах. Если предполагается использование костюма в условиях химического или биологического загрязнения (в виде газов, аэрозолей и жидких сред), то рекомендуется использовать дополнительное оборудование, которое может включать в себя: дыхательные аппараты, стойкое к химическому воздействию нижнее бельё.

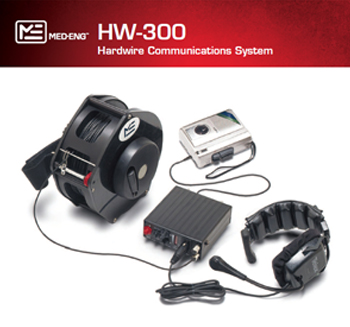

2. Костюм EOD 9 включает в себя систему связи HW-300 c системой автоматического усиления и модуль дистанционного управления и автономной системой питания Он управляет системой кондиционирования, подсветкой, голосовой связью, а также телескопическим манипулятором TM600.

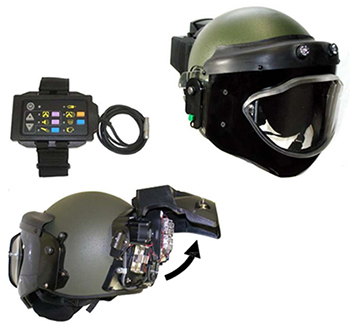

3. Шлем EOD 9, оснащенный забралом Visor и аппаратом для дыхания ВА (система экологического сознания EAS) обеспечивает сбалансированную баллистическую защиту, а также оберегает сапера от избыточного давления, осколков, воздействия тепла и пламени. При помощи дополнительных модулей шлем EOD9A может выполнять не только защитные функции, а также осуществлять вентиляцию и фильтрацию воздуха, защищать от избыточного звукового давления, выполнять осветительные функции.
